Transportfahrwerke 40 t bis 60 t

Schwerlast-Transportfahrwerke F/L20 bis F/L60 für Lasten von 40 bis 120 t
Sehr niedrige Einbauhöhe: 180 mm

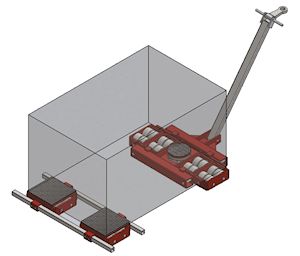

Alle Fahrwerke von F/L20 bis F/L60 sind miteinander kombinierbar
Für erhöhte Stabilität besitzen die Fahrwerke ab Typ F30 und größer zwei Verbindungsstangen

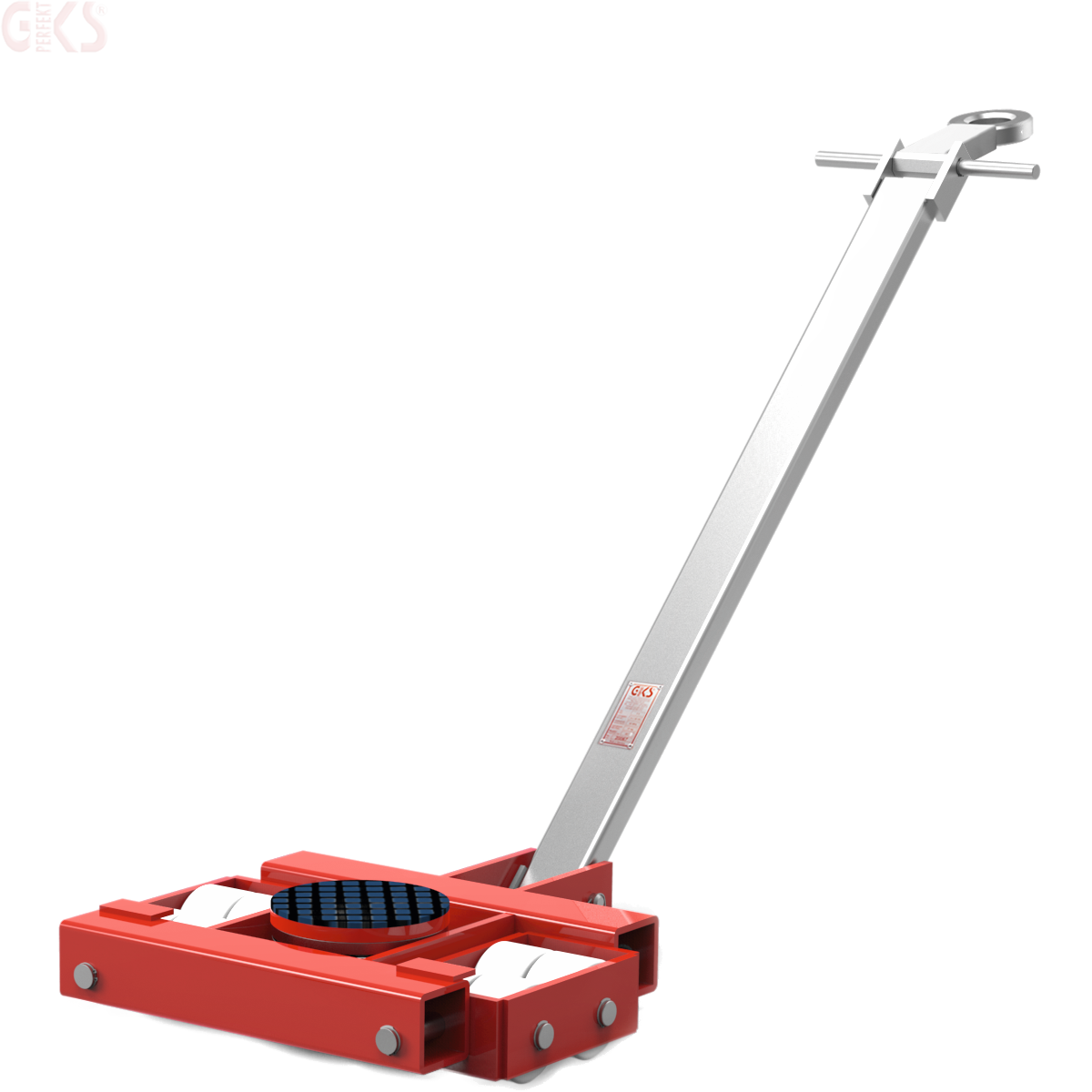

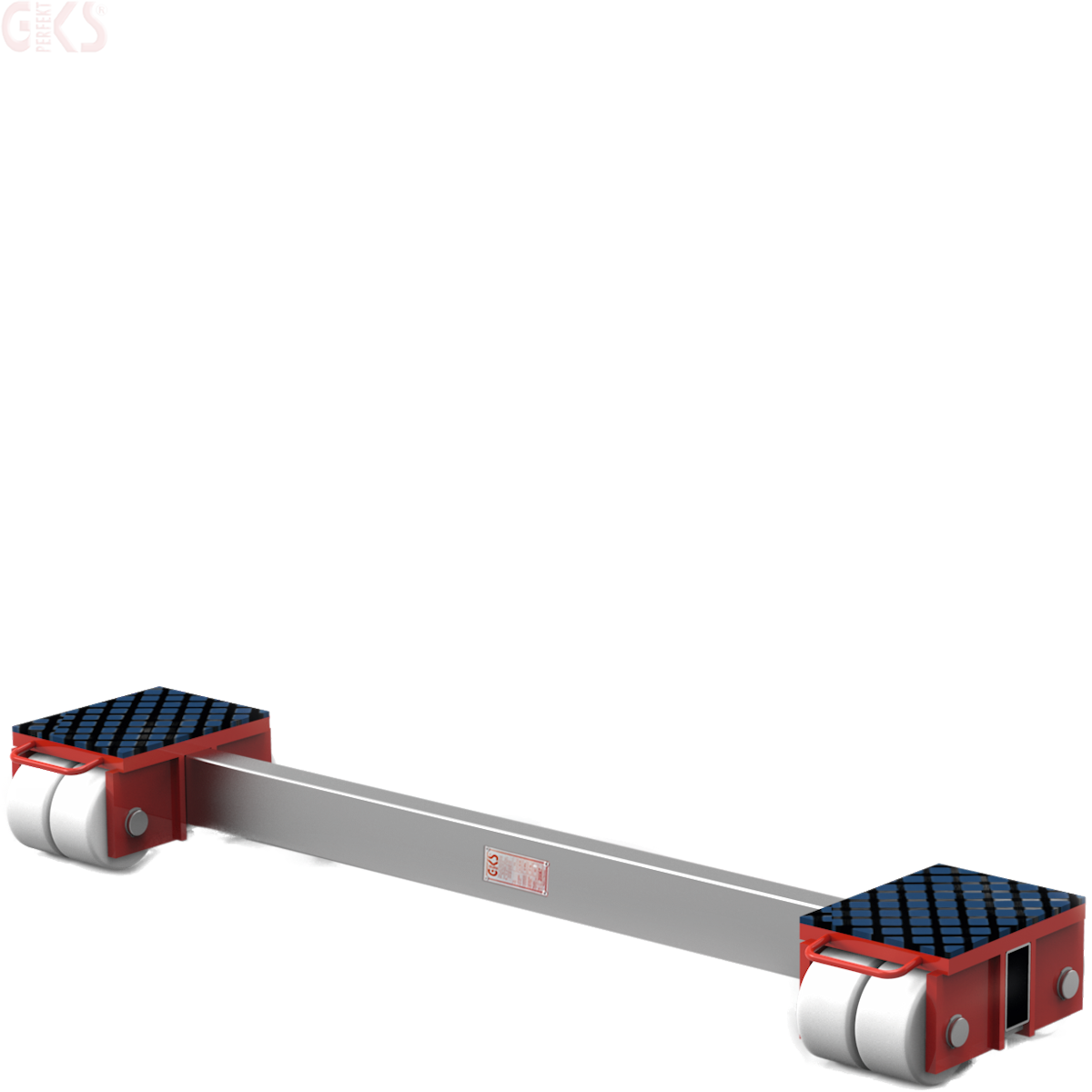

F20 / L20

	F20	L20
Einbauhöhe / Zahl der Lastrollen (140x85 mm)	180 mm / 8	180 mm / 8
Auflagefläche je Kassette	280x220 mm	-
Distanzstange verstellbar	440 - 1600 mm	-
Drehteller Ø 250 mm, Lenkwinkel	-	± 90°
Lenkstange	-	1620 mm
Außenmaße (LxB)	-	747x800 mm
Eigengewicht	81 kg	170 kg
Traglast	200 kN (20 t)	200 kN (20 t)
Gesamttraglast 400 kN (40 t)
Artikelnummer	11060	11061

Ersatzteilliste

Ersatzteilliste

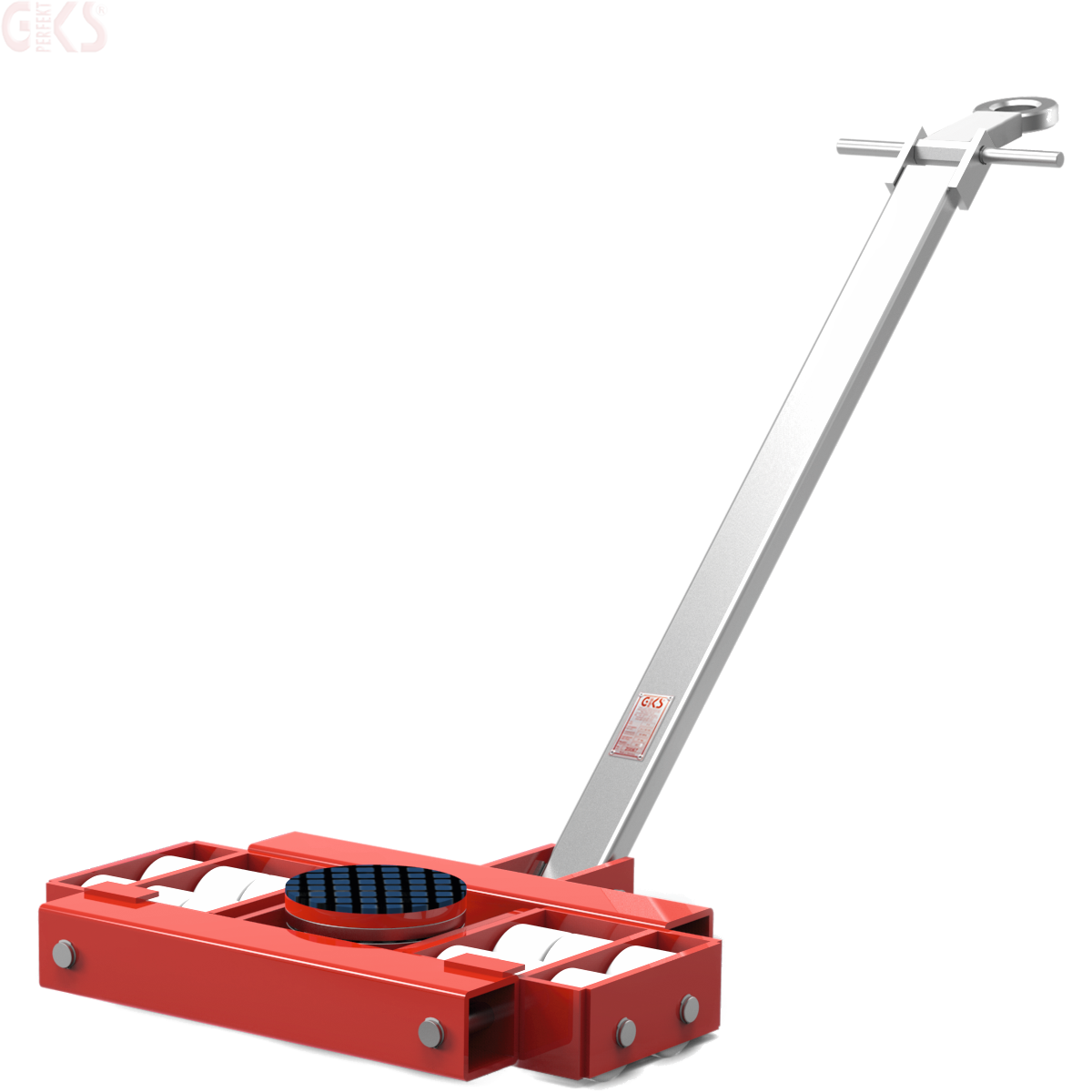

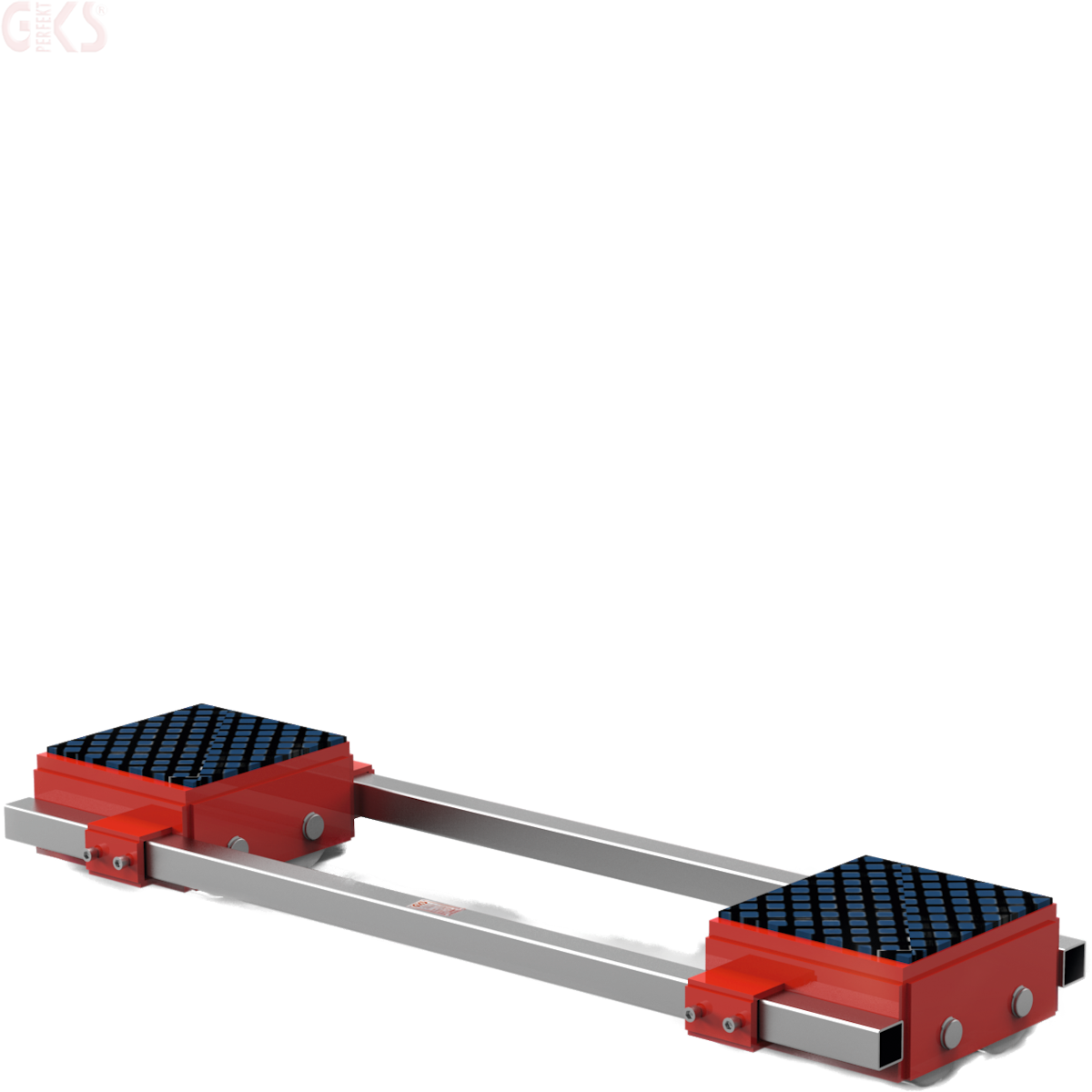

F30 / L30

	F30	L30
Einbauhöhe / Zahl der Lastrollen (140x85 mm)	180 mm / 12	180 mm / 12
Auflagefläche je Kassette	280x300 mm	-
Distanzstange verstellbar	650 - 1830 mm	-
Drehteller Ø 250 mm, Lenkwinkel	-	± 90°
Lenkstange	-	1620 mm
Außenmaße (LxB)	-	820x952 mm
Eigengewicht	128 kg	214 kg
Traglast	300 kN (30 t)	300 kN (30 t)
Gesamttraglast 600 kN (60 t)
Artikelnummer	11992	11993

Ersatzteilliste

Ersatzteilliste

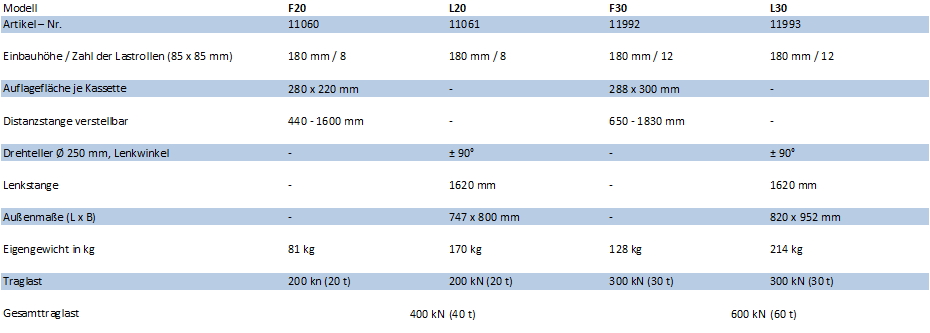

Die Daten im Überblick

In die Tabelle klicken zum Vergrößern!
